Оптические рефлектометры OTDR

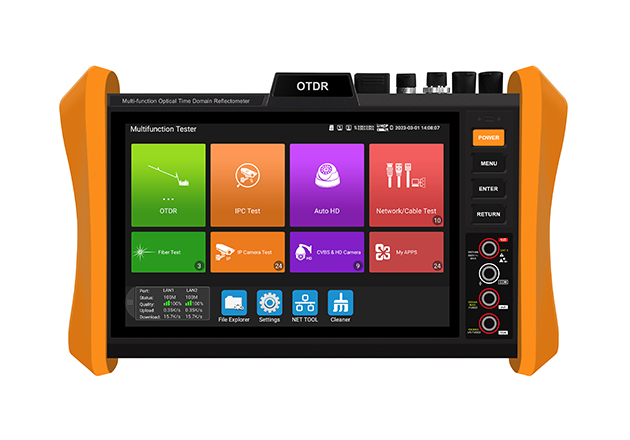

Связи с широким распространением протяжённых оптоволоконных линий появилась необходимость в специализированных приборов для их обслуживания. Обычные многофункциональные видеотестеры с проверкой линий до 10 км и оптические тестеры OLTS уже не справлялись с такими задачами. Появились тестеры OTDR ( оптические рефлектометры), способные работать с линиями протяжённостью до 150 км. Они выпускаются как отдельным прибором, так и в составе тестера для проверки систем видеонаблюдения.

OTDR (оптический рефлектометр) представляет собой специализированный инструмент для проверки волоконно-оптических линий связи. Он не только измеряет общие потери в линии, но и создает детальную характеристику, указывая местоположения повреждений, сварных соединений, изибов и других аномалий.

Принцип работы OTDR заключается в анализе отраженных и рассеянных оптических сигналов. Прибор отправляет короткий мощный лазерный импульс в оптоволокно. Часть света рассеивается в результате микронеоднородностей стекла, а другая часть отражается от мест с разными показателями преломления, таких как соединения, трещины или разрывы. Устройство улавливает этот слабый сигнал, а его процессор обрабатывает данные о времени задержки и мощности возвращенного света. На основе этих измерений создаётся график, называемый рефлектограммой, который иллюстрирует зависимость уровня обратного рассеяния от расстояния вдоль волокна.

С помощью OTDR можно определить:

·         Длину оптического кабеля.

·         Местоположение и тип неоднородностей, таких как сварные соединения, разъемы, разрывы и макроизгибы.

·         Потери на различных участках линии.

·         Качество сварных швов.

·         Мощность оптического сигнала (в сочетании с измерителем мощности).

При выборе OTDR важными характеристиками являются:

·         Динамический диапазон (дБ), который обозначает способность устройства различать слабые сигналы. Более высокий диапазон позволяет тестировать более длинные линии.

·         Мёртвая зона, находящаяся перед первым отражающим элементом, где невозможно проводить измерения из-за интенсивности зондирующего импульса. Для её уменьшения часто используют специальные пусковые кабели.

·         Рабочие длины волн, которые обычно составляют 1310 нм и 1550 нм для одномодовых волокон и 850 нм и 1300 нм для многомодовых. Для PON-сетей используются дополнительные длины волн, такие как 1490 нм и 1625 нм.

·         Погрешность измерения: для расстояния — около 1 метра плюс 0,005% от длины, а для потерь — приблизительно ±0,05 дБ.
