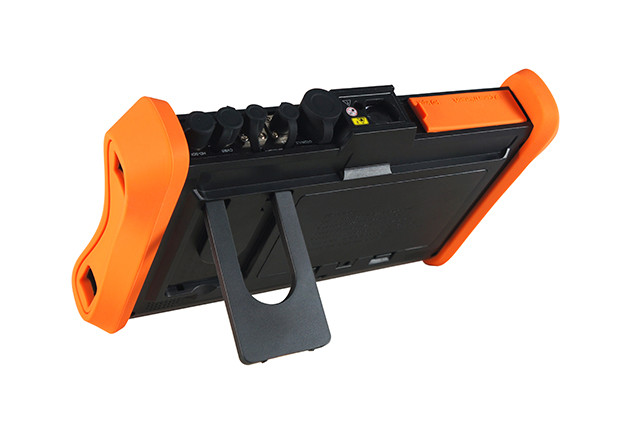

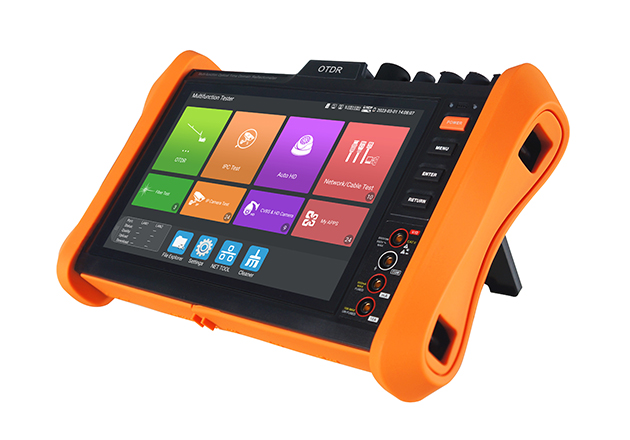

Тестер с оптическим рефлектометром AVT TEST UNI-8510
Многофункциональный тестер с рефлектометром OTDR AVT TEST UNI-8510 — незаменимый инструмент для измерения длины волокна и тестирования сети. OTDR отображает мощность возвращаемого сигнала в зависимости от расстояния. Эта информация может быть использована для подтверждения качества передачи по оптоволоконному каналу. Он широко используется при техническом обслуживании, строительстве и мониторинге кабельных линий. С его помощью можно измерять длину оптического волокна, затухание сигнала в оптическом волокне, затухание в местах сращивания, местоположение повреждения и т.д. Использование универсального рефлектометра OTDR повышает безопасность труда и производительность.
● Тестирование длины волокна, создание карты событий и т. д .
● Проверка PING, сканирование IP-адресов, перепрошивка портов и Wi-Fi
● Монтаж и техническое обслуживание кабельных сетей
Особенности:
OTDR:
● 8-дюймовый сенсорный IPS-экран, разрешение 1920*1200
● На выбор длина волны 1310/1550/1610, динамический диапазон 26/28/30/32/34 дБ, максимальная дальность измерения 150 км*
● Стабильный лазерный источник, поддержка CW/270/330/1000/2000 Гц
● Измерение длины волокна, потерь, параметров затухания и карты событий, определение точки соединения/точки сплавления
● Автоматический анализ различных соединений/точек сплавления, простой анализ различных событий
● Сохранение и просмотр кривых измерения, поддержка масштабирования и перемещения кривых, просмотр деталей.
● Поддержка сохранения количества кривых ≥30000 шт.
● Поддержка создания отчетов о тестировании, включая графики траектории кривой, настройки параметров, информацию о событиях в оптоволокне и информацию о линии связи
● Отчеты сохраняются в форматах EXCEL, PDF или в виде скриншотов и т. д.
● Тестирование на потери, определение значений потерь в оптике или оптических компонентах.
Тестирование камер:
● Отображение видео 4K H.265 через основной поток
● Тестирование камер TVI 4.0/ CVI 5.0/ AHD 4.0, управление UTC и вызов экранного меню
● Тестирование камер AXIS, Hikvision, Dahua, вход в приложение ONVIF, ввод имени пользователя и пароля для тестирования
● Выход питания DC12V/3A, поддержка временного питания камеры
● Выход питания PoE 48V, макс. 30 Вт
● Тестирование и настройка камер Axis в браузере Chrome
● Поддержка тестирования звука CVI 5.0
● Быстрая видеосъемка, обнаружение одним нажатием кнопки ● Поддержка всех сетевых камер и автоматического отображения
● Встроенный Wi-Fi, отображение изображения с беспроводной камеры, создание точки доступа Wi-Fi
● Вход HDMI 4K (опционально)
● Вход VGA 2K 60F (опционально)
Тестирование кабелей:
● Усовершенствованный тестер кабелей, проверка последовательности и целостности кабелей UTP, телефонных кабелей и т.д., сохранение отчетов о тестировании. Поддержка обнаружения неисправностей на ближнем, среднем и дальнем концах разъема RJ45.
● Модернизированный тест TDR для кабелей RJ45, поддержка проверки обрыва и короткого замыкания кабеля, максимальная дальность тестирования 180 м.
● Трассировщик кабелей, поиск кабелей BNC, сетевых кабелей и телефонных кабелей в общей массе кабелей.
Другие функции:
● Новый файл управления питанием, интерфейс управления выходной и входной мощностью для быстрой проверки мощности и напряжения POE48V, 24V2A, 12V3A
● Информация о POE и питании, измерение выходного/входного напряжения DC12V и PoE
● Тестирование: одновременное отображение на экране мобильного телефона Android и ПК
● Расширенные сетевые инструменты: сканирование IP-адресов, отслеживание маршрутов, отладка сокетов, проверка пакетов ping, DHCP, PPPOE, LLDP
● Литий-ионный аккумулятор 7,4 В 7800 мА, время зарядки 3 часа, время работы в обычном режиме 11 часов
Спецификация :
Спецификация | ||
Номер модели | AVT IPTEST UNI-8510 | |
Размер и дисплей | 8-дюймовый сенсорный IPS-экран, разрешение 1920*1200. | |
Сетевой порт | Два порта LAN 1000 Мбит/с, автоматическая адаптация 10/100/1000 Мбит/с. | |
WI-FI | Встроенный Wi-Fi 2,4 ГГц, скорость 150 Мбит/с, отображение изображения с беспроводной камеры. | |
H.265 основной тест потока | H.265 и H.264 IP, отображение видео 4K через основной канал. | |
тест IP-камеры | Поддержка тестирования IP-камер 500 брендов | |
обнаружение IP-адресов | Автоматическое сканирование всего сегмента сети по IP-адресу | |
Тест коаксиальной HD-камеры | 8MP HD-TVI, 8MP HD-CVI, 8MP AHD, управление UTC и экранное меню вызовов. | |
тест камеры CVBS | 1-канальный BNC-вход, NTSC/PAL (автоматическая адаптация ) | |
Увеличить изображение | 4-кратное увеличение, увеличение изображения, снимок экрана, сохранение, просмотр, запись и воспроизведение. | |
Тест TDR кабеля RJ45 | Проверка состояния кабельной пары, длины, затухания, коэффициента отражения, импеданса, перекоса и т.д. Диапазон измерений 180 м. | |
HDMI-вход | HDMI-вход для разрешения 4K 60 кадров в секунду | |
вход VGA | Поддерживаются разрешения 1280x1024/960/800/768/720P 60FPS, 1152x870P 60FPS, 1024x768P 60FPS, 800x600P 60FPS, 640x480P 60FPS | |
Выходная мощность | Выходная мощность: 48 В PoE / 24 В 2 А / 12 В 3 А / 5 В 2 А | |
проверка кабеля UTP | Проверка состояния подключения UTP-кабеля и отображение информации на экране. Считывание показаний на экране. Выявление неисправностей в ближнем, среднем и дальнем концах разъема RJ45, а также проверка экранированного кабеля. | |
Монитор данных | Принимает и анализирует данные команд от управляющего устройства, а также может передавать шестнадцатеричные данные. | |
Гигабитный SFP | Гигабитный SFP оптоволоконный модуль | |
Тест сети | Трассировка маршрута, монитор соединения, DHCP-сервер, прошивка портов, тест пинга. | |
трассировщик кабеля | Найдите кабель BNC, сетевой кабель и телефонный кабель среди множества проводов. Приложение для трассировки кабелей и проверки кабелей UTP в одном интерфейсе, также позволяет искать экранированные кабели. | |
Электроскоп | Диапазон напряжения | AC12-1000V |
Частота | 50/60 Гц | |
Тип сигнализации | Двойная звуковая и световая сигнализация | |
Уровень | CAT.III 1000 В / CAT.IV 600 В;CE | |
Проверка напряжения PoE | Измерение напряжения коммутатора PoE или источника питания PSE и состояния подключения кабеля. | |
Визуальный локатор неисправностей | Визуальный локатор неисправностей мощностью 10 мВт с длиной волны 650 нм, излучающий красный лазерный луч для проверки изгиба и обрыва многомодовых и одномодовых волокон, дальность действия 8 км. | |
Оптический измеритель мощности | Длина волны: 1625, 1550 нм, 1490 нм, 1310 нм, 1300 нм, 850 нм, диапазон измерений: -70 ～ +10 дБм, для тестирования оптической мощности и измерения относительных потерь в волоконно-оптических линиях связи. | |
Цифровой мультиметр | Напряжение переменного/постоянного тока, ток переменного/постоянного тока, сопротивление, емкость, удержание данных, относительное измерение, проверка целостности цепи. Скорость тестирования: 3 раза в секунду, диапазон данных -6600 ～ +6600. | |
Власть | ||
Внешний источник питания | DC 12V ( 2A ) | |
Батарея | Встроенный литий-полимерный аккумулятор 7,4 В, 7800 мАч. | |
Перезаряжаемый | После 3,5 часов зарядки время нормальной работы составляет 11 часов. | |
Параметр | ||
Настройки операции | В экранном меню выберите нужный язык: английский, португальский, корейский, русский, итальянский, французский, польский, испанский, японский, турецкий, немецкий, сербский, чешский, вьетнамский и т. д. | |
Автоматическое отключение | 5-30 (мин) | |
Рабочая среда | ||
Рабочая температура | -10 ℃ --- +50 ℃ | |
Измерение | 274 мм x 171 мм x 50 мм (тестер); 320 мм x 290 мм x 98 мм (коробка) | |
Масса | 1350 г (тестер); 2550 г (тестер с запасными частями, черная упаковка, коробка) | |
технические данные OTDR | ||
Длина волны (нм) | 1310 / 1550 нм | |
Динамический диапазон (дБ) 2 | 28 / 26 дБ | |
Длительность импульса (нс) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |
Расстояние тестирования | ≤105 км | |
Слепая зона события (м) 3 | ≤2.м | |
Слепая зона ослабления (м) 3 | ≤10 м | |
Линейность (дБ/дБ) | ±0,05 дБ/дБ | |
Порог потерь (дБ) | 0,05 | |
Коэффициент разрешения потерь (дБ) | 0,01 | |
Минимальное разрешение по расстоянию | 0,05 | |
Точка отбора проб | 32-128 | |
Неопределенность расстояния (м) | ±(1 м + 5× 10⁻⁵ × расстояние + интервал выборки) | |
Дальность действия (км) | 0.5,1,2,5,10,25,50,100,200 | |
Типичная продолжительность обновления в режиме реального времени | 1с | |
Формат файла | Стандартный формат SOR/PDF/EXCEL | |
Продолжительность измерения | Можно выбрать следующие значения: 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин. | |
Хранилище | Флэш-память (EMMC) 8 ГБ + карта памяти TF | |
Тип интерфейса | FC-PC , SC-PC | |
Примечания: 1. В технической спецификации описаны гарантированные рабочие характеристики прибора при использовании стандартного разъема для ПК для проведения измерений, без учета неопределенности, вызванной рефрактометрией оптического волокна. 2. Динамический диапазон — это данные, измеренные при условии максимальной ширины импульса и 3 минут среднего времени. Динамический диапазон — это данные, измеренные при условии 200 км/20000 нс/3 мин. 3. Условия измерения слепой зоны: событие отражения происходит в пределах 5 км, интенсивность отражения составляет 45 дБ. Измеряется по минимальной ширине импульса. | ||
