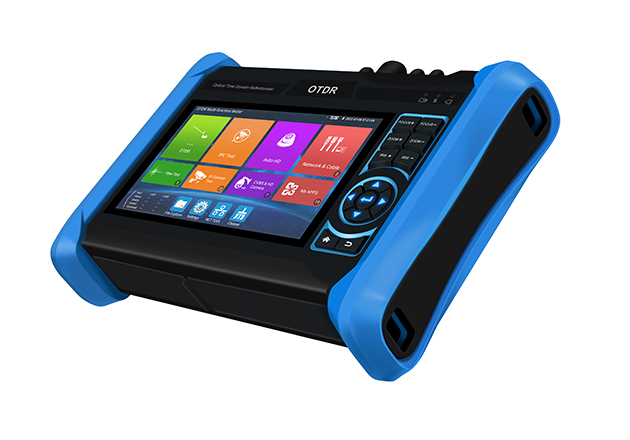

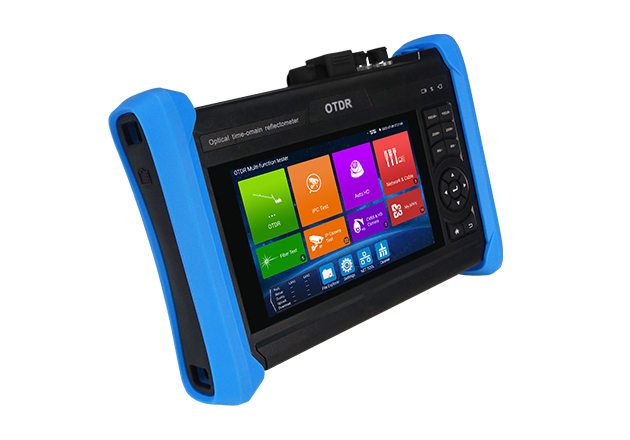

Тестер с оптическим рефлектометром AVT TEST UNI-6810
AVT TEST UNI-6810 это гибридный видеотестер для настройки камер в встроенным оптическим рефлектометром.
Многофункциональный рефлектометр OTDR является важным инструментом для измерения длины оптического волокна и проверки работоспособности сети. Он позволяет визуализировать силу возвращаемого сигнала в зависимости от расстояния, что помогает оценить качество передачи данных по оптоволокну. Этот прибор находит широкое применение в процессе обслуживания, монтажа и контроля кабельных линий. С его помощью можно определять длину волокна, уровень затухания сигнала, затухание в местах соединения, а также выявлять места повреждений и другие параметры. Применение OTDR улучшает условия труда и способствует повышению производительности.
- Тестирование длины волокна, создание событийной карты и многое другое.
- Проверка PING, сканирование IP-адресов, перепрошивка портов и настройка Wi-Fi.
- Установка и обслуживание кабельных сетей.
Особенности:
OTDR :
● 5,4-дюймовый сенсорный IPS-дисплей с разрешением 1920*1152 пикселей.
● Доступны длины волн 1310/1550/1610 дБ (опционально), динамический диапазон 26/28/30/32/34 дБ (опционально), максимальная дальность измерения 150 км.
● Стабильный лазерный источник, поддержка CW/270/330/1000/2000 Гц
● Оптический измеритель мощности и визуальный локатор неисправностей
● Проверить длину волокна, потери, параметры затухания и карту событий, определить точку соединения/точку сварки.
● Автоматический анализ различных связующих звеньев/точек слияния, простой анализ различных событий
● Сохранение и просмотр тестовых кривых, поддержка масштабирования и перемещения кривых, просмотр подробной информации.
● Поддерживается сохранение количества кривых ≥30000 шт.
● Поддержка создания отчетов о тестировании, включая графики траектории кривой, настройки параметров, информацию о событиях в оптоволокне и информацию о линии связи. Отчеты сохраняются в форматах EXCEL, PDF или в виде скриншотов и т.д.
● Тест на потери, определение величины потерь в оптических компонентах или оптических элементах.
● Оптический измеритель мощности и визуальный локатор неисправностей
Тест камеры:
● Отображение видео 8K H.265 через стандартный аналоговый тестер камер
● Тест 8MP TVI, 3840 x 2160P 15 кадров в секунду, 4-кратное увеличение, запись и воспроизведение видео, управление PTZ по коаксиальному кабелю и вызов экранного меню (опционально)
● Тестирование 8-мегапиксельной AHD-камеры, разрешение 3840 x 2160p, частота кадров 12,5 кадров/15, 4-кратное увеличение, запись и воспроизведение видео, коаксиальный PTZ-управление и вызов экранного меню (опционально)
● Тестирование CVI 8 Мп, 3840 x 2160P 12,5/15 кадров в секунду, 4-кратное увеличение, запись и воспроизведение видео, коаксиальный PTZ-управление и вызов экранного меню (опционально)
● Тестирование звука TVI 5.0 (необязательно)
● Поддержка HDMI-входа 4K 30 кадров в секунду, HDMI-выхода 4K 30 кадров в секунду (опционально)
● Вход VGA 2K 60 кадров в секунду (опционально)
● Приложение IPC TEST PRO, упрощающее работу
● Быстрое подключение к ONVIF, автоматический вход в систему и отображение изображения, создание отчета о тестировании
● В браузере Chrome протестируйте и настройте камеру Axis.
● Для проверки камеры AXIS (Hikvision) запустите приложение ONVIF, введите имя пользователя и пароль.
● Тест IPC (тест без ONVIF)
● Измеритель уровня видеосигнала, пиковый уровень видеосигнала, уровень сигнала синхронизации, измерение уровня цветности цветовой шкалы
● Выходное напряжение 12 В постоянного тока/3 А, камера может питаться от источника постоянного тока 12 В.
● Выходное напряжение PoE 48 В
● Быстрое видеонаблюдение: одним нажатием кнопки обнаруживается все сетевые камеры и автоматически отображается.
● Встроенный Wi-Fi, отображение изображения с беспроводной камеры, создание точки доступа Wi-Fi.
Проверка кабеля:
● Усовершенствованный тестер кабелей для проверки последовательности и целостности проводки кабелей UTP, телефонных кабелей и т.д., с сохранением отчетов о тестировании. Поддержка обнаружения неисправностей на ближнем, среднем и дальнем концах разъема RJ45.
● Тестирование кабеля RJ45 методом TDR: проверка состояния пары кабелей, длины, затухания, коэффициента отражения, импеданса, перекоса и т.д., максимальная длина тестируемого кабеля 180 М.
● Поиск кабелей, поиск кабелей BNC, сетевых кабелей и телефонных кабелей в общей массе кабелей.
● Более емкий литий-ионный аккумулятор, зарядка на 3,5 часа быстрее, время работы 11 часов
Спецификация | ||
Номер модели | AVT IPTEST UNI-6810 | |
Размер и дисплей | 5,4-дюймовый сенсорный экран с дисплеем Retina, разрешение 1920*1152. | |
Сетевой порт | Два порта LAN 1000 Мбит/с, автоматическая адаптация 10/100/1000 Мбит/с. | |
WI-FI | Встроенный Wi-Fi 2,4 ГГц, скорость 150 Мбит/с, отображение изображения с беспроводной камеры. | |
H.265 основной тест потока | H.265 и H.264 IP, отображение видео 8K через основной канал. | |
тест IP-камеры | Поддержка тестирования IP-камер 500 брендов | |
HD-камера | Поддержка камер TVI CVI AHD 8MP | |
обнаружение IP-адресов | Автоматическое сканирование всего сегмента сети по IP-адресу | |
Увеличить изображение | 4-кратное увеличение, увеличение изображения, снимок экрана, сохранение, просмотр, запись и воспроизведение. | |
Тест TDR кабеля RJ45 | Проверка состояния кабельной пары, длины, затухания, коэффициента отражения, импеданса, перекоса и т.д. Диапазон измерений 180 М. | |
Выход HDMI | Выход HDMI 4K 30 кадров в секунду | |
Выходная мощность | Выходная мощность: 48 В PoE / 24 В 2 А / 12 В 3 А / 5 В 2 А | |
проверка кабеля UTP | Проверка состояния подключения UTP-кабеля и отображение информации на экране. Считывание показаний на экране. Выявление неисправностей в ближнем, среднем и дальнем концах разъема RJ45, а также проверка экранированного кабеля. | |
Монитор данных | Принимает и анализирует данные команд от управляющего устройства, а также может передавать шестнадцатеричные данные. | |
Тест сети | Трассировка маршрута, монитор соединения, DHCP-сервер, прошивка портов, тест пинга. | |
трассировщик кабеля | Найдите кабель BNC, сетевой кабель и телефонный кабель среди множества проводов. Приложение для трассировки кабелей и проверки кабелей UTP в одном интерфейсе, также позволяет искать экранированные кабели. | |
Электроскоп | Диапазон напряжения | AC12-1000V |
Частота | 50/60 Гц | |
Тип сигнализации | Двойная звуковая и световая сигнализация | |
Уровень | CAT.III 1000 В / CAT.IV 600 В;CE | |
Проверка напряжения PoE | Измерение напряжения коммутатора PoE или источника питания PSE и состояния подключения кабеля. | |
Визуальный локатор неисправностей | Визуальный локатор неисправностей мощностью 10 мВт с длиной волны 650 нм, излучающий красный лазерный луч для проверки изгиба и обрыва многомодовых и одномодовых волокон, дальность действия 8 км. | |
Оптический измеритель мощности | Длина волны: 1625, 1550 нм, 1490 нм, 1310 нм, 1300 нм, 850 нм, диапазон измерений: -70 ～ +10 дБм, для тестирования оптической мощности и измерения относительных потерь в волоконно-оптических линиях связи. | |
Питание | ||
Внешний источник питания | DC 12V (2A) | |
Батарея | Встроенный литий-полимерный аккумулятор 7,4 В, 5200 мАч. | |
Перезаряжаемый | После 2,5 часов зарядки время нормальной работы составляет 11 часов. | |
Параметры | ||
Настройки операции | В экранном меню выберите нужный язык: английский, португальский, корейский, русский, итальянский, французский, польский, испанский, японский, турецкий, немецкий, сербский, чешский, вьетнамский и т. д. | |
Автоматическое отключение | 5-30 (мин) | |
Рабочая среда | ||
Рабочая температура | -10℃ --- +50℃ | |
Измерение | 220 мм x 150 мм x 46 мм (тестер); 320 мм x 290 мм x 98 мм (коробка) | |
Масса | 846 г (тестер); 2050 г (тестер с запасными частями, черная упаковка, коробка) | |
технические данные OTDR | ||
Длина волны (нм) | 1310 / 1550 нм | |
Динамический диапазон (дБ) 2 | 28 / 26 дБ | |
Длительность импульса (нс) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |
Расстояние тестирования | ≤105 км | |
Слепая зона события (м) 3 | ≤2,2 м | |
Слепая зона ослабления (м) 3 | ≤15 м | |
Линейность (дБ/дБ) | ±0,05 дБ/дБ | |
Порог потерь (дБ) | 0,05 | |
Коэффициент разрешения потерь (дБ) | 0,01 | |
Коэффициент разрешения выборки (м) | 0.125~8 | |
Точка отбора проб | 32K | |
Неопределенность расстояния (м) | ±(1 м + 5× 10⁻⁵ × расстояние + интервал выборки) | |
Дальность действия (км) | 0.5,1,2,5,10,25,50,100,200 | |
Типичная продолжительность обновления в режиме реального времени | 1с | |
Продолжительность измерения | Можно выбрать следующие значения: 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин. | |
Тип интерфейса | ФК-ПК | |
Примечания: 1. В технической спецификации описаны гарантированные рабочие характеристики прибора при использовании стандартного разъема для ПК для проведения измерений, без учета неопределенности, вызванной рефрактометрией оптического волокна. 2. Динамический диапазон — это данные, измеренные при условии максимальной ширины импульса и 3 минут среднего времени. Динамический диапазон — это данные, измеренные при условии 200 км/20000 нс/3 мин. 3. Условия измерения слепой зоны: событие отражения происходит в пределах 5 км, интенсивность отражения составляет 45 дБ. Измеряется по минимальной ширине импульса. | ||
