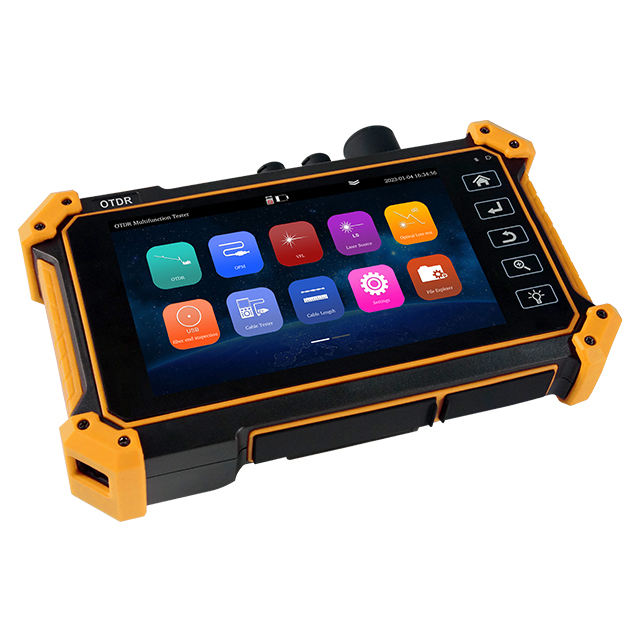

Тестер с оптическим рефлектометром AVT TEST UNI-5510
Особенности:
OTDR
● 5,5- дюймовый сенсорный IPS-экран, разрешение 1920*1152
● Длина волны 1310/1550 нм, динамический диапазон 26/28 дБ, максимальная дальность измерения 150 км
● Стабильный лазерный источник, поддержка CW/270/330/1000/2000 Гц
● Проверить длину волокна, потери, параметры затухания и карту событий, определить точку соединения/точку сварки.
● Автоматический анализ различных связующих звеньев/точек слияния, простой анализ различных событий
● Сохранение и просмотр тестовых кривых, поддержка масштабирования и перемещения кривых, просмотр подробностей.
● Поддерживается сохранение количества кривых ≥30000 шт.
● Поддержка создания отчетов о тестировании, графиков траектории кривых, настроек параметров, информации о событиях в оптоволокне и информации о линии связи.
● Отчет сохраняется в формате EXCEL, PDF, в виде скриншотов и т.д.
● Тест оптических потерь: определение величины потерь в оптике или оптических компонентах. Это ключевая базовая функция для подтверждения состояния установки оптического волокна и наличия неисправностей. Источник света передает лазерный луч на порты рефлектометра (OTDR).
● Визуальный локатор неисправностей. Излучает красный свет для проверки целостности передающих волокон или коротких патч-кордов. Обрывы и изгибы волокон можно обнаружить визуально.
● Стабильный лазерный источник, использующий тот же оптический порт, что и OTDR, и работающий на той же рабочей длине волны, что и OTDR; выходная мощность может регулироваться для различных задач тестирования. Благодаря модуляции света на частотах 270 Гц/330 Гц/1 кГц/2 кГц, его можно использовать для идентификации волокон или проверки целостности волоконно-оптической сети под напряжением.
Проверка кабеля:
● Усовершенствованный кабельный тестер для проверки последовательности и целостности кабелей , UTP-кабелей, телефонных кабелей и т. д . , с сохранением отчетов о тестировании. Поддерживает обнаружение неисправностей на ближнем, среднем и дальнем концах разъема RJ45 кабеля.
● Усовершенствованная функция тестирования кабеля RJ45 методом TDR, поддержка отображения состояния и длины кабеля, максимальная длина тестируемого кабеля 600 м.
● Поиск кабелей, поиск кабелей BNC, сетевых кабелей и телефонных кабелей в общей массе кабелей.
● Проверка длины кабеля, кабеля BNC, сетевого кабеля, телефонного кабеля, кабеля RVV, кабеля лифта и кабеля Cat 5/6. Максимальное измерение длины при обрыве кабеля составляет 3 км* (проверка длины при коротком замыкании не поддерживается) *
Другие функции:
● Тестирование: Тестировщик, мобильный телефон с Android-версией и ПК одновременно отображают изображение.
● Инструменты для работы с сетью, проверка связи (ping), сканирование IP-адресов, PPPOE, прошивка портов и т.д.
● Литий-ионный аккумулятор 7,4 В 5200 мАч, время зарядки 2,5 часа, время работы в обычном режиме 11 часов.
Спецификация :
Размер и дисплей | 5,4-дюймовый сенсорный IPS- экран, разрешение 1920*1152. | |
Сетевой порт | Порт LAN 1000 Мбит/с, автоматическая адаптация 10/100/1000 Мбит/с. | |
WI-FI | Встроенный Wi-Fi 2,4 ГГц, скорость 150 Мбит/с. | |
Выходная мощность | Выходная мощность 5 В 2 А | |
обнаружение PoE | Отображение стандартного или нестандартного PoE, напряжения PoE и состояния кабельного соединения. | |
проверка кабеля UTP | Проверка состояния подключения UTP-кабеля и отображение информации на экране. Считывание показаний на экране. Выявление неисправностей в ближнем, среднем и дальнем концах разъема RJ45-кабеля, возможность проверки экранированного кабеля. | |
Тест кабеля RJ45 TDR | Поддерживается отображение состояния и длины кабеля, максимальная длина 600 м. | |
Монитор данных | Принимает и анализирует данные команд от управляющего устройства, а также может передавать шестнадцатеричные данные. | |
Тест сети | Трассировка маршрута, монитор соединения, DHCP- сервер, прошивка портов, тест пинга. | |
Цифровой кабельный трассировщик | Найдите кабель BNC, сетевой кабель и телефонный кабель среди множества проводов. Приложение для трассировки кабелей и проверки кабелей UTP в одном интерфейсе, также позволяет искать экранированные кабели. | |
Электроскоп | Диапазон напряжения | AC12-1000V |
Частота | 50/60 Гц | |
Тип сигнализации | Двойная звуковая и световая сигнализация | |
Уровень | CAT.III 1000 В / CAT.IV 600 В;CE | |
Визуальный локатор неисправностей | Визуальный локатор неисправностей мощностью 10 мВт с длиной волны 650 нм, излучающий красный лазерный луч для проверки изгиба и обрыва многомодовых и одномодовых волокон, дальность действия 8 км. | |
Оптический измеритель мощности | Длина волны: 1625, 1550 нм, 1490 нм, 1310 нм, 1300 нм, 850 нм, диапазон измерений : -70 ～ +10 дБм, для тестирования оптической мощности и измерения относительных потерь в волоконно-оптических линиях связи. | |
Тип лазера | FP-LD | |
Выходная длина волны | 1310/1550 | |
Выходная мощность | -5 дБм~0 дБм | |
Частота | 270 Гц/330 Гц/1 кГц/2 кГц | |
Стабильность | CW, 0,2 дБ/15 мин (Тест после включения через 15 мин) | |
Внешний источник питания | DC 12V (1A) | |
Батарея | Встроенный литий-ионный аккумулятор 7,4 В, 5200 мАч. | |
Перезаряжаемый | После 2,5 часов зарядки время нормальной работы составляет 11 часов. | |
Настройки операции | В экранном меню выберите нужный язык: английский, португальский, корейский, русский, итальянский, французский, польский, испанский, японский, турецкий, немецкий, сербский, чешский, вьетнамский и т. д. | |
Автоматическое отключение | 5-30 (мин) | |
Рабочая температура | -10℃---+50℃ | |
Рабочая влажность | 30%-90% | |
Габариты/Вес | 183 мм x 110 мм x 36,5 мм / 0,95 кг | |
Технические характеристики OTDR :
Длина волны (нм) | 1310/1550 |
Поддержка обнаруживает только оптический сигнал. | Поддерживать |
Динамический диапазон (дБ) | 28/26 |
Длительность импульса (нс) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 |
Диапазон испытаний | ≤150 км |
Слепая зона события (м) 3 | ≤1,6 м |
Слепая зона ослабления (м) 3 | ≤8 м |
Линейность ( дБ/дБ) | ±0,05 дБ/дБ |
Порог потерь ( дБ) | 0,05 |
Коэффициент разрешения потерь (дБ) | 0,01 |
Минимальное разрешение по расстоянию | 0,05 |
Точка выборки (К) | 32-128 |
Неопределенность расстояния (м) | ± (1 м + 5×10⁻⁵× расстояние + интервал выборки) |
Дальность действия ( км) | 0.5,1,2,5,10,25,50,100,200 |
Типичная продолжительность обновления в режиме реального времени | 1с |
Формат файла | Стандартный формат SOR/PDF/EXCEL |
Продолжительность измерения | 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин. |
Хранилище | Флэш-память (EMMC) 8 ГБ + карта памяти TF |
Тип интерфейса | СК-ПК |
Примечания: 1. В технической спецификации описаны гарантированные рабочие характеристики прибора при использовании стандартного разъема для ПК для проведения измерений, без учета неопределенности, вызванной рефрактометрией оптического волокна. 2. Динамический диапазон — это данные, измеренные при условии максимальной ширины импульса и 3 минут среднего времени. Динамический диапазон — это данные, измеренные при условии 200 км/20000 нс/3 мин. 3. Условия измерения слепой зоны: отражение происходит в пределах 5 км, интенсивность отражения составляет 45 дБ. Измеряется по минимальной ширине импульса. | |
