Тестер кабельных линий VDV MapMaster 3.0 T130
архивная модель
17 900 руб.
+ 358 р. бонусами на счет
Нет в наличии
Нашли дешевле?
Уведомить о поступлении
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Производитель может изменить внешний вид и комплектацию товара без ущерба для качества. Просьба перед покупкой уточнять важные для вас моменты у менеджера.
Гарантия | 1 год |
TDR (поиск повреждений кабельной линии) | Да |
Вес, кг | 0,2 |
Описание
Кабельный тестер VDV MapMaster 3.0 T130 является старшей моделью в линейке кабель тестеров MapMaster американской фирмы Platinum Tools.
Он предназначен для работы с компьютерными кабелями UTP и FTP, телефонными проводами, сигнальными линиями и коаксиальными кабелями видеонаблюдения и телевизионных систем.
Основные функции тестера:
Разъемы: RJ45, RJ11, Coax
Тестирование сетей Ethernet (CAT7, 6A, 5e, 5, 4, 3), телефонных и коаксиальных кабелей
Определение обрывов, коротких замыканий, перепутанных и расщепленных пар
Измерение длины кабеля (емкостной метод)
Измерение расстояния до обрыва кабеля или пар
Проверка схемы обжима разъема согласно T568A/B
Отображение схемы проводов в цифровом формате
Определение кабеля типа Cross Over
Отправка сигнала для зажигания светодиода порта коммутатора
Экран черно-белый LCD 2.75” с backlit подсветкой, светящиеся в темноте кнопки
Встроенный в корпус LED фонарик
Отображение иконки “Pass” для исправной линии
Защита от входного напряжения до 50 В (DC или AC)
Питание: 9В, батарея типа “Крона”
Время работы от батарей 425 часов (4 года в режиме ожидания)
Индикатор низкого заряда батарей
Автоматическое отключение подсветки экрана и питания
Прочный корпус с рифлеными резиновыми накладками
Удаленный идентификатор закрепляемый в корпусе прибора
Проверка на неисправности
Port-Link определение портов, к которым подключен кабель
Карта проводов для стандарта EIA T568A/B
Возможность продолжительного тестирования
Распознавание 20 ID номеров для карты кабелей
Встроенный 4 тональный звуковой генератор для поиска кабеля ( щуп для индикации в комплекте не поставляется)
Авто отключение для экономии батарей
Предупреждение о наличие напряжения на кабеле
Прибор не предназначен для работы на проводах под напряжением и при появлении индикации Voltage необходимо срочно отсоединить кабель. Прибор выдерживает не более 50 вольт.
Обозначения на экране тестера
ВИДЕОПРЕЗЕНТАЦИЯ ТЕСТЕРА
Питание осуществляется от батарейки типа Крона ( в комплекте нет)
Характеристики:
Дисплей 2,7" с подсветкой
Размеры: 17,3*8,1*3,5
Вес 305 гр
Рабочие температуры от 0 до 50 гр
Температура хранения от -20 до 60 гр
Максимальное напряжение между контактами 50в
Питание 9 вольт
Работа от алкалиновой батареи 425 часов
Максимальная длина линии витой пары 305 метров
Минимальная длина линии 0,5 м
Максимальная длина коаксиального кабеля зависит от сопротивления
Точность определения длины кабеля 3%+30см
Установленная по умолчанию ёмкость
телефонный кабель 17,4pF/ft
коаксиальный кабель 16,5pF/ft
витая пара 15pF/ft
Он предназначен для работы с компьютерными кабелями UTP и FTP, телефонными проводами, сигнальными линиями и коаксиальными кабелями видеонаблюдения и телевизионных систем.
Основные функции тестера:
Разъемы: RJ45, RJ11, Coax
Тестирование сетей Ethernet (CAT7, 6A, 5e, 5, 4, 3), телефонных и коаксиальных кабелей
Определение обрывов, коротких замыканий, перепутанных и расщепленных пар
Измерение длины кабеля (емкостной метод)
Измерение расстояния до обрыва кабеля или пар
Проверка схемы обжима разъема согласно T568A/B
Отображение схемы проводов в цифровом формате
Определение кабеля типа Cross Over
Отправка сигнала для зажигания светодиода порта коммутатора
Экран черно-белый LCD 2.75” с backlit подсветкой, светящиеся в темноте кнопки
Встроенный в корпус LED фонарик
Отображение иконки “Pass” для исправной линии
Защита от входного напряжения до 50 В (DC или AC)
Питание: 9В, батарея типа “Крона”
Время работы от батарей 425 часов (4 года в режиме ожидания)
Индикатор низкого заряда батарей
Автоматическое отключение подсветки экрана и питания
Прочный корпус с рифлеными резиновыми накладками
Удаленный идентификатор закрепляемый в корпусе прибора
Проверка на неисправности
Port-Link определение портов, к которым подключен кабель
Карта проводов для стандарта EIA T568A/B
Возможность продолжительного тестирования
Распознавание 20 ID номеров для карты кабелей
Встроенный 4 тональный звуковой генератор для поиска кабеля ( щуп для индикации в комплекте не поставляется)
Авто отключение для экономии батарей
Предупреждение о наличие напряжения на кабеле
Прибор не предназначен для работы на проводах под напряжением и при появлении индикации Voltage необходимо срочно отсоединить кабель. Прибор выдерживает не более 50 вольт.

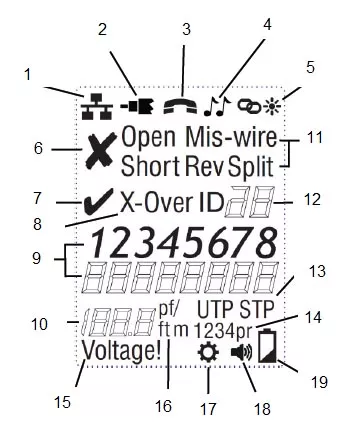

Обозначения на экране тестера
- Режим кабеля передачи данных (RJ45)
- Режим коаксиального кабеля (Coax)
- Режим телефонного кабеля (RJ12/11)
- Режим тонального сигнала
- Режим Port Link, зажигание светодиода порта
- FAIL (негоден)
- PASS (годен)
- Кроссовое подключение (Crossover)
- Схема разводка проводов
- Длина или значение емкости кабеля
- Обнаруженные неисправности и их тип
- Удаленные идентификаторы (до 20)
- Обнаружен экран кабеля
- Обнаруженные пары
- Предупреждение о высоком напряжении
- Футы или метры (единицы измерения длины)
- Меню настроек
- Звуковой сигнал включен
- Заряд батареи
ВИДЕОПРЕЗЕНТАЦИЯ ТЕСТЕРА
Питание осуществляется от батарейки типа Крона ( в комплекте нет)
Характеристики:
Дисплей 2,7" с подсветкой
Размеры: 17,3*8,1*3,5
Вес 305 гр
Рабочие температуры от 0 до 50 гр
Температура хранения от -20 до 60 гр
Максимальное напряжение между контактами 50в
Питание 9 вольт
Работа от алкалиновой батареи 425 часов
Максимальная длина линии витой пары 305 метров
Минимальная длина линии 0,5 м
Максимальная длина коаксиального кабеля зависит от сопротивления
Точность определения длины кабеля 3%+30см
Установленная по умолчанию ёмкость
телефонный кабель 17,4pF/ft
коаксиальный кабель 16,5pF/ft
витая пара 15pF/ft
