Тестер для настройки видеонаблюдения AVT IPTEST X9 ALL

Сервисный монитор монтажника AVT IPTEST X9 ALL походит для работы со всеми современными системами видеонаблюдения и оптическими линиями.

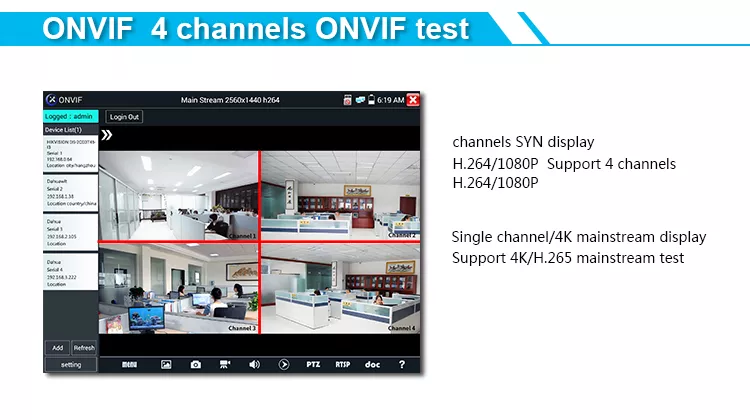

 Увеличенный 8"дисплей высокого разрешения 2048*1536 покажет картинку с любой камеры в отличном качестве. Возможна проверка регистраторов с выводом на дисплей нескольких камер.

Крышка для защиты от солнечной засветки с возможностью регулировки


Можно симулировать эффект от использования объектива с другим фокусным расстоянием и по картинке выбрать нужную камеру

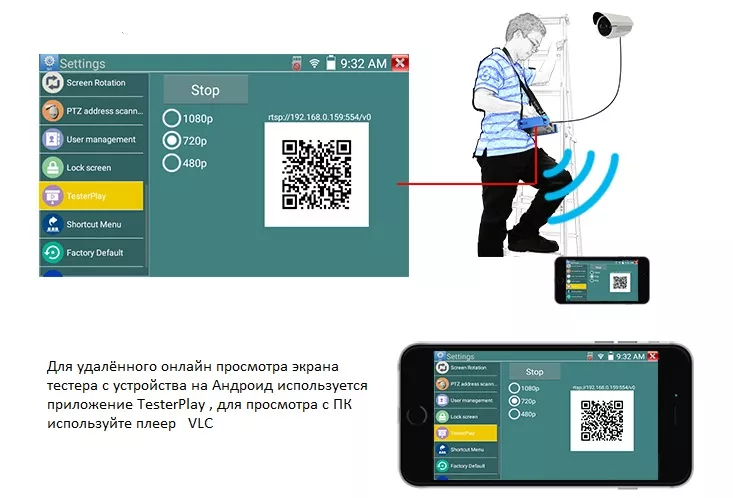

Есть возможность видеть экран тестера с мобильного приложения смартфона. Очень удобно когда нужно показать варианты заказчику.


Основные особенности

·         дисплей 8 дюймов, разрешение 2048*1536

·         получение изображения с IP камер по протоколу ONVIF

·         поиск обрыва кабеля и короткого замыкания (TDR тестер);

·         управление UTC, OSD

·         H. 265/H. 264, вывод изображения с камер 4K

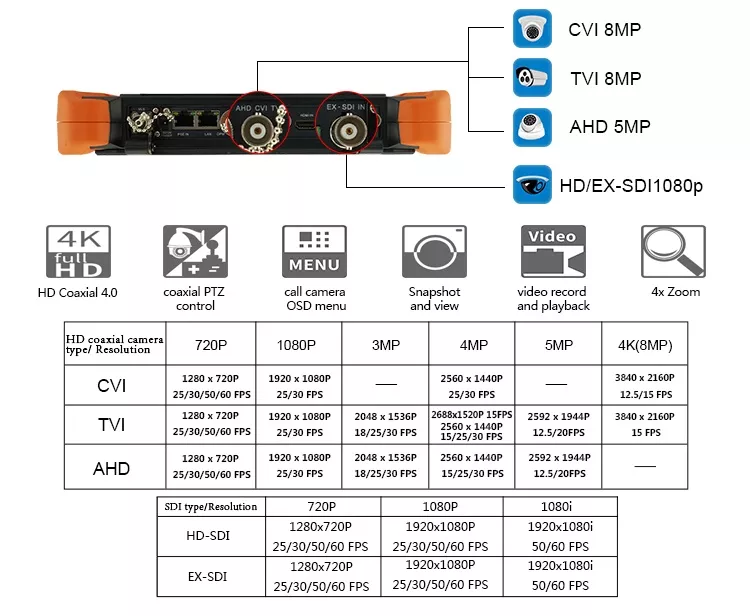

·         8MP TVI, 8MP CVI, 5MP AHD и SDI/EX-SDI тест

·         DC12V 3A, выходная мощность DC48V PoE

·         Крышка для защиты от засветки

·         вход HDMI, выход HDMI

·         тест коаксиального кабеля

·         управление тестером из мобильного приложения на Android

·         одновременный тест IP и аналоговых камер

·         возможность создания точки доступа Wi-Fi

·         вход по HDMI разрешения Full HD 1080р

·         чтение excel ,word ,формат PPT, doc

·         UTP кабель тестер

         Измерение оптической мощности . Длины волн 1625, 1550, 1490,1310,850 нм в пределах от -70 до +10 dBm

        Поиск неисправности оптической линии , мощность 10nW длина волны 650 nm красный лазер. Дальность линии до 10 км

Внимание:

Правила безопасности при работе с тестерами видеонаблюдения



1)    видеовход тестера рассчитан на штатное напряжение 0,75в . При попадании на видеовход нештатного напряжения более 3 вольт тестер выходит из строя. Если работаете с неисправной камерой или линией, предварительно проверьте на ней наличие повышенного напряжения.

Перед проверкой протяжённой кабельной линии так же проверьте наличие на ней ёмкостного заряда. Его можно снять заземлением контактов.



2)    LAN порт тестера рассчитан только на выходной сигнал камеры или роутер. Убедитесь что вы не подаёте напряжение РОЕ на этот порт. Это приведёт к выходу тестера из строя.

3)    При подаче напряжения 12 вольт и РОЕ на камеры убедитесь что на них нет короткого замыкания или встречного напряжения. Выход питания 12 вольт рассчитан только на питание камер. Подключение к нему нагрузки с током более 2А  может привести к выходу из строя прибора.



Эти случаи не подлежит гарантии.

Характеристики прибора:

·         размер 8 дюймов

·         2048*1536 разрешение

Видео

·         1 channel BNC input & 1 channel BNC looped output, NTSC/PAL (Auto adapt)

·         измерение уровня аналогового сигнала SYNC signal level, Color bar chroma level measurement

·         PTZ, RS485, Baud 600-115200bps, более 30 протоколов, включая PELCO-D/P, Samsung, Panasonic, и.т.д.

·         CVBS тест

IP камеры

·         IPC тест /IPC viewer / Rapid Video (создание отчета) / RTSP / ONVIF

·         Hikvision test tool: изменение логина пароля, изменение сетевых параметров

·         Dahua test tool:  изменение логина пароля, изменение сетевых параметров

IP& CVBS

·          одновременный тест IP и CVBS, конвертер сигнала из аналогового в цифровой

Coaxial HD test

·         8MP TVI, UTC control / OSD menu

·         8MP CVI, UTC control / OSD menu

·         5MP AHD тест, UTC control / OSD menu

·         HD SDI / EX-SDI камера тест, поддержка 1080P 50/60 FPS

HDMI вход

·         вход HDMI с подддержкой 1080P Full HD

Выход аналогового видео

·         генератор цветных полос (color bar generator)

Вывод дополнительного питания

·         5V / 2A USB выход (тестер можно использовать в качестве Power Bank)

·         гнездо с питанием для камер DC 12V / 3A

·         PoE - 48V PoE выходная мощность 24W

Тест кабеля

·         TDR тест: тест BNC, тест сетевого кабеля 5/6 категории, тест телефонного кабеля, кабеля RVV, плоского кабеля

·         обнаружение замыкания и замер длины (расстояние до 1,2 км)

Удаленное управление

·         удаленное управление видеотестером через приложение на Android
